•Επισκόπηση

Τα φίλτρα παλμικής σακούλας εκτόξευσης της σειράς LCMC είναι μια νέα γενιά σακούλας παλμικής εκτόξευσης χαμηλής πίεσης που αναπτύχθηκε με βάση την εμπειρία σχεδιασμού και κατασκευής του τύπου LCM, σε συνδυασμό με τις απαιτήσεις εξαιρετικά χαμηλών εκπομπών των βιομηχανιών χάλυβα και μηχανημάτων. Το προϊόν διατηρεί τα πλεονεκτήματα των αρχικών συλλεκτών σκόνης με παλμικό πίδακα μακράς σακούλας και αξιοποιεί πλήρως τα πλεονεκτήματα του καθαρισμού με παλμικό πίδακα. Χρησιμοποιεί μέσα φίλτρου υψηλής ακρίβειας φιλτραρίσματος ανθεκτικά στη θερμοκρασία και τη διάβρωση και εφαρμόζεται σε εξαιρετικά καθαρό φιλτράρισμα καυσαερίων από σιδερένια δάπεδα, κάδους μεταλλεύματος, μετατροπείς, ηλεκτρικούς κλιβάνους και μηχανές πυροσυσσωμάτωσης στη βιομηχανία χάλυβα, ικανοποιώντας τις απαιτήσεις εξαιρετικά χαμηλών εκπομπών. Έχει αναπτυχθεί σε μια σειρά από φίλτρα σακούλας υψηλής απόδοσης ικανά να ικανοποιήσουν διάφορες απαιτήσεις όγκου αέρα στη βιομηχανία χάλυβα και μπορούν επίσης να χρησιμοποιηθούν σε άλλους τύπους έργων απομάκρυνσης σκόνης μεγάλης κλίμακας.

•3 Αρχές των φίλτρων σακούλας Pulse Jet (Λειτουργία)

1. Συνθήκες φιλτραρίσματος

Αυτό το είδος φίλτρου σακούλας παλμικής εκτόξευσης χρησιμοποιεί διαμερισματοποιημένο σχεδιασμό με διαμόρφωση εισόδου κεντρικού ενδιάμεσου αγωγού. Τα καυσαέρια με σκόνη εισέρχονται στη χοάνη κάθε διαμερίσματος μέσω της κεντρικής εισόδου και του σφηνοειδούς αγωγού διανομής αέρα. Μέσα στη χοάνη και πριν εισέλθουν στο θάλαμο φίλτρου, τα πιο χονδροειδή σωματίδια διαχωρίζονται και πέφτουν απευθείας στη χοάνη μέσω της συνδυασμένης δράσης της εκτροπής του διαφράγματος και της αδρανειακής βαρυτικής καθίζησης. Τα εναπομείναντα λεπτότερα σωματίδια μεταφέρονται προς τα πάνω με το ρεύμα αερίου στους σάκους φίλτρου σε κάθε διαμέρισμα. Κατά τη διήθηση, τα σωματίδια συγκρατούνται στην εξωτερική επιφάνεια των φιλτρόσακων, ενώ το καθαρισμένο αέριο περνά μέσα από το εσωτερικό των φιλτρόσακων στο plenum καθαρού αέρα. Το καθαρισμένο αέριο στη συνέχεια περνά μέσω της βαλβίδας απομόνωσης εκτός σύνδεσης (βαλβίδα ανύψωσης δίσκου) στον αεραγωγό εξόδου και τελικά εκκενώνεται στην ατμόσφαιρα μέσω της εξόδου, του ανεμιστήρα επαγόμενου ρεύματος και της στοίβας εξάτμισης.

Η σκόνη που συσσωρεύεται στις χοάνες μεταφέρεται στο σιλό αποθήκευσης τέφρας μέσω περιστροφικών βαλβίδων εκκένωσης, ενός μεταφορέα αλυσίδας έλξης (μεταφορέας ξύστρας κοπής), ενός μεταφορέα ξύστρας συλλογής και ενός ανελκυστήρα κάδου. Η αποθηκευμένη τέφρα στη συνέχεια απορρίπτεται και μεταφέρεται μέσω υγραντήρα ή πνευματικού συστήματος εξαγωγής.

2. Συνθήκες καθαρισμού σκόνης

Καθώς προχωρά ο χρόνος φιλτραρίσματος, η συσσώρευση σωματιδίων στην εξωτερική επιφάνεια των σακουλών φίλτρου αυξάνεται συνεχώς, προκαλώντας σταδιακή αύξηση της διαφορικής πίεσης στον συλλέκτη σκόνης. Μόλις η διαφορική πίεση φτάσει στο προκαθορισμένο όριο, το σύστημα ελέγχου PLC ξεκινά τη σειρά καθαρισμού ως εξής:

3. Έλεγχος καθαρισμού σκόνης

Τα φίλτρα σακούλας παλμικής εκτόξευσης χρησιμοποιούν ένα σύστημα ελέγχου που βασίζεται σε PLC για τη διαχείριση της λειτουργίας καθαρισμού της σακούλας. Ανάλογα με τις ειδικές απαιτήσεις του έργου, το σύστημα υποστηρίζει τόσο χειροκίνητη όσο και αυτόματη λειτουργία ελέγχου. Η λειτουργία αυτόματου ελέγχου χωρίζεται περαιτέρω σε τρεις διαμορφώσεις: έλεγχος βάσει χρόνου, έλεγχος βάσει διαφορικής πίεσης και υβριδική λειτουργία ελέγχου διαφορικής πίεσης χρόνου. Η λειτουργία ελέγχου βάσει χρόνου περιλαμβάνει γενικά τη ρύθμιση παραμέτρων όπως το διάστημα παλμών και το διάστημα κύκλου. Η λειτουργία ελέγχου διαφορικής πίεσης χρησιμοποιεί τη συνολική διαφορική πίεση του συστήματος ως συνθήκη ενεργοποίησης για κάθε έναρξη κύκλου καθαρισμού. Οι τυπικές παράμετροι λειτουργίας είναι οι εξής: πλάτος παλμού ">0,1–0,15 δευτ., διάστημα παλμών ">10–20 δευτ.και το διάστημα κύκλου ">30–90 λεπτά. Η πίεση πεπιεσμένου αέρα που απαιτείται για τον έλεγχο καθαρισμού πρέπει να προσδιορίζεται σύμφωνα με τις προδιαγραφές της ηλεκτρομαγνητικής βαλβίδας παλμού και τις παραμέτρους έγχυσης άνω πίδακα, με γενικό εύρος λειτουργίας ">0,25–0,35 MPa.

•7 Χαρακτηριστικά των φίλτρων σακούλας Pulse Jet

•Μερικοί οδηγοί επιλογής για εσάς

1. ΗΕπιλογή ταχύτητας φιλτραρίσματος

Η ταχύτητα φιλτραρίσματος αναφέρεται στην ταχύτητα του αέρα που διέρχεται από το μέσο της σακούλας φίλτρου (m/min). Μερικές φορές ονομάζεται αναλογία αέρα προς ύφασμα, αναφερόμενος στον όγκο του αέρα που διέρχεται από μια μονάδα επιφάνειας μέσων φίλτρου ανά μονάδα χρόνου (m³/min/m²), η οποία απλοποιείται σε m/min. Η ταχύτητα φιλτραρίσματος πρέπει να προσδιορίζεται με βάση τα χαρακτηριστικά της σκόνης και των καυσαερίων, τη θερμοκρασία και την υγρασία, τη συγκέντρωση σκόνης, τη μέθοδο καθαρισμού και τις ιδιότητες των επιλεγμένων μέσων φίλτρου. Η ταχύτητα φιλτραρίσματος όχι μόνο καθορίζει το μέγεθος του συλλέκτη σκόνης, αλλά επηρεάζει επίσης σημαντικά την αντίσταση στα μέσα φίλτρου, την αποτελεσματικότητα συλλογής σκόνης, την αποτελεσματικότητα καθαρισμού και τη διάρκεια ζωής της σακούλας φίλτρου. Για να διασφαλιστεί η σταθερή και αξιόπιστη λειτουργία του συλλέκτη σκόνης, η ταχύτητα φιλτραρίσματος πρέπει να προσδιορίζεται μέσω ολοκληρωμένης εξέτασης αυτών των παραγόντων.

2. Η επιλογή των μέσων φίλτρου

Τα μέσα φίλτρου και οι σακούλες φίλτρου είναι τα βασικά εξαρτήματα ενός συλλέκτη σκόνης τύπου σακούλας. Η ποιότητα του υλικού της σακούλας φίλτρου καθορίζει άμεσα βασικούς δείκτες απόδοσης, όπως το μέγεθος και τις προδιαγραφές του συλλέκτη σκόνης, την αντίσταση λειτουργίας, τη συγκέντρωση εκπομπών και τη διάρκεια ζωής. Αρχές επιλογής: ανά τύπο υλικού, οι επιλογές περιλαμβάνουν τυπικό πολυεστέρα, αντιστατικό, αντίστοιχα εξαιρετικά λεπτά μέσα φίλτρου από τσόχα με διάτρηση με βελόνα ή μέσα φίλτρου με επικάλυψη μεμβράνης. Το βάρος του υφάσματος μπορεί επίσης να ρυθμιστεί ανάλογα με τις ανάγκες, με τα 550 g/m² να είναι η πιο συχνά χρησιμοποιούμενη προδιαγραφή.

3. Βαλβίδες παλμών

Χρησιμοποιούνται βυθισμένες παλμικές βαλβίδες 3 ιντσών, με πίεση εμφύσησης 0,25–0,35 MPa. Η ειδική πίεση εξαρτάται από τον αριθμό των σακουλών φίλτρου που καθαρίζονται και τη διαμόρφωση της βαλβίδας παλμού.

4. Κλουβί σακούλας φίλτρου (υποστήριξη) Διαμήκεις νευρώσεις

Ο αριθμός των διαμήκων νευρώσεων στήριξης στον κλωβό της σακούλας φίλτρου επιλέγεται σύμφωνα με το μέσο φίλτρου: τα τυπικά μέσα χρησιμοποιούν συνήθως 12 νευρώσεις, ενώ τα σύνθετα μέσα φίλτρου χρησιμοποιούν 16 νευρώσεις με επιφάνεια επεξεργασμένη με σιλικόνη.

5. Μέθοδος ελέγχου καθαρισμού

Χρησιμοποιείται μια μέθοδος καθαρισμού εκτός σύνδεσης με διαδοχικό έλεγχο βάσει χρόνου, με τον κύκλο καθαρισμού να προσαρμόζεται ανάλογα με τις αλλαγές στην αντίσταση. Η αντίσταση λειτουργίας του συλλέκτη σκόνης ελέγχεται γενικά εντός της περιοχής 1000–1500 Pa. Μπορεί επίσης να χρησιμοποιηθεί μια συνδυασμένη μέθοδος ελέγχου χρόνου/διαφορικής πίεσης.

6. Επιλογές εκκένωσης τέφρας και διάταξης

Διάταξη στο επίπεδο του εδάφους:Περιστροφική βαλβίδα αεροφράκτη → μεταφορέας ξύστρας μεταφοράς τέφρας → μεταφορέας ξύστρας συλλογής → ανελκυστήρας κάδου → σιλό αποθήκευσης τέφρας → υγραντήρας σκόνης ή συσκευή αναρρόφησης κενού.

Υπερυψωμένη διάταξη:Περιστροφική βαλβίδα αεροφράκτη → μεταφορέας ξύστρας μεταφοράς τέφρας → μεταφορέας ξύστρας συλλογής → σιλό αποθήκευσης τέφρας → υγραντήρας σκόνης ή συσκευή αναρρόφησης κενού ή εκκενώνεται απευθείας σε βυτιοφόρο.

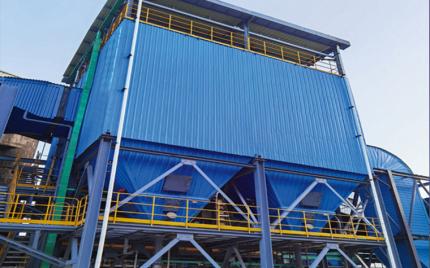

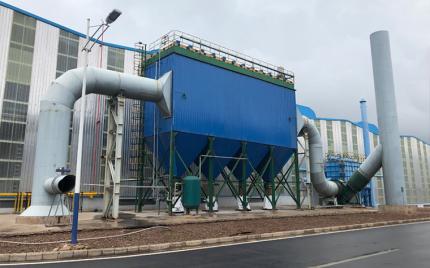

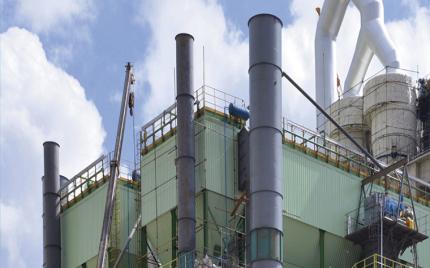

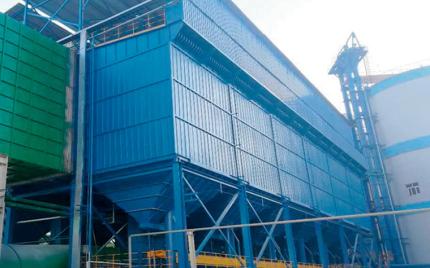

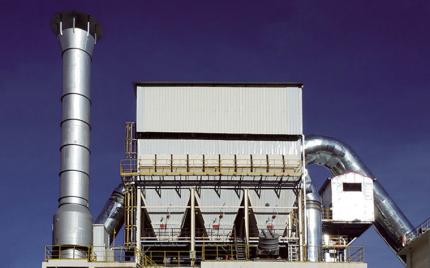

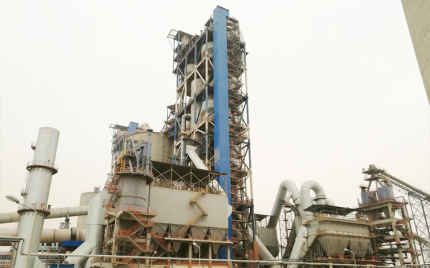

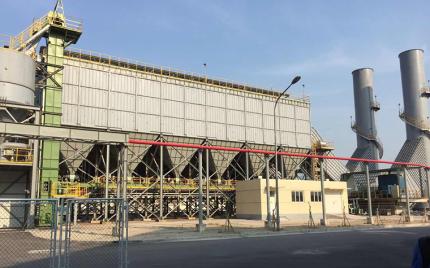

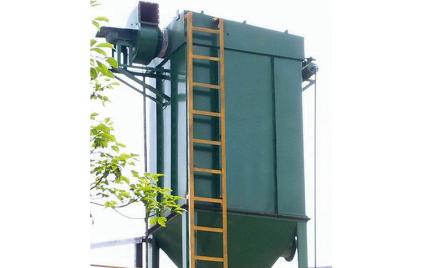

•Μελέτες περιπτώσεων πελατών

1. Ο συλλέκτης σκόνης παλμικού πίδακα χαμηλής πίεσης τύπου LCMC χρησιμοποιεί μια μέθοδο εκτόξευσης με ένα ακροφύσιο, με καθεμία από τις 12 βαλβίδες παλμού να καθαρίζει 16–18 σακούλες φίλτρου. Μαζί με τον αριθμό των μονάδων, αυτό έχει ως αποτέλεσμα συνολικά 12 προδιαγραφές προϊόντος.

2. Η συγκέντρωση σκόνης εισόδου του συλλέκτη σκόνης είναι γενικά μικρότερη από 30 g/Nm³. Εάν υπάρχουν ειδικές απαιτήσεις, ο σχεδιασμός μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του πελάτη.

3. Η τεχνική απόδοση του συλλέκτη σκόνης παλμικού πίδακα τύπου LCMC φαίνεται στον πίνακα «Παράμετροι απόδοσης του συλλέκτη σκόνης μακράς σακούλας τύπου LCMC».
